Cintrage de tôle: qu’est-ce que c’est et à quoi sert-il?

Tout ce qu’il faut savoir sur le cintrage de tôles et ses applications industrielles

Le cintrage de tôles est un procédé essentiel dans les secteurs de la chaudronnerie et de la transformation des métaux. Grâce à cette technologie, il est possible d’obtenir avec une grande précision des surfaces courbes, cylindriques ou coniques, afin de fabriquer des composants destinés à de nombreux domaines d’application, des installations industrielles à la construction de machines, en passant par l’architecture et les ouvrages métalliques sur mesure.

Contrairement à d’autres procédés de mise en forme, le cintrage permet d’obtenir des courbures continues sur des tôles de différentes épaisseurs et réalisées dans divers matériaux, tels que l’acier au carbone, l’acier inoxydable, l’aluminium ou encore les alliages spéciaux. La qualité du résultat dépend non seulement des performances de la rouleuse, mais aussi de l’expérience de l’opérateur, de la conception du composant et des propriétés du matériau à travailler. C’est pourquoi le cintrage constitue une étape essentielle des procédés de fabrication, en particulier lorsqu’il s’agit de produire des composants sur mesure ou des géométries particulièrement complexes.

Dans cet article, nous allons examiner plus en détail ce qu’est le cintrage de tôles, son principe de fonctionnement et son rôle dans les procédés industriels modernes. Nous passerons en revue son fonctionnement, ses principaux domaines d’application ainsi que les avantages qu’il offre en matière de précision, de polyvalence et d’efficacité de production.

Qu’est-ce que le cintrage de tôles?

Comme nous l’avons vu, le cintrage de tôles est un procédé de mise en forme mécanique qui permet de déformer de manière permanente une tôle plane afin d’obtenir des surfaces courbes, cylindriques, coniques ou présentant un rayon de courbure spécifique. Cette technologie est largement utilisée dans les secteurs de la chaudronnerie et de la transformation des métaux, car elle permet de fabriquer des composants aux géométries complexes tout en garantissant une grande précision dimensionnelle.

Le procédé repose sur le principe de la déformation plastique à froid. La tôle est acheminée entre une série de rouleaux qui exercent une pression contrôlée sur le matériau, en modifiant progressivement sa forme jusqu’à obtenir la courbure souhaitée. Contrairement au pliage, qui concentre la déformation le long d’une ligne précise, le cintrage répartit l’effort sur une surface plus importante, ce qui permet d’obtenir une courbure continue et uniforme.

L’opération est réalisée à l’aide de rouleuses à trois ou quatre rouleaux, des machines qui permettent d’adapter le procédé à l’épaisseur de la tôle, au matériau utilisé et au rayon de courbure requis. Grâce aux systèmes modernes de commande numérique (CNC), il est possible d’obtenir des résultats extrêmement précis et répétables, aussi bien pour les productions en série que pour les fabrications sur mesure.

L’un des principaux avantages du cintrage de tôles est sa polyvalence. Ce procédé peut être appliqué à différents matériaux, notamment l’acier au carbone, l’acier inoxydable, l’aluminium et d’autres alliages métalliques. Il est utilisé pour fabriquer des réservoirs, des tuyauteries, des composants de précision et des éléments de structure destinés à un large éventail de secteurs industriels.

Comment fonctionne le cintrage de tôles?

Le cintrage de tôles est un procédé qui exige précision, savoir-faire et un réglage rigoureux des paramètres de fabrication. Bien que son principe de fonctionnement soit relativement simple, le résultat final dépend de nombreux facteurs, notamment :

le matériau;
l’épaisseur de la tôle;
le rayon de courbure requis;
la configuration de la rouleuse.

Le procédé de cintrage commence par le positionnement de la tôle dans la machine, où elle est guidée entre une série de rouleaux. Sous l’effet de la pression exercée par ces derniers et grâce à une succession de passages contrôlés, la tôle est progressivement déformée jusqu’à atteindre la courbure souhaitée. Cette opération de roulage permet d’obtenir une surface homogène tout en limitant le risque d’imperfections ou de déformations indésirables.

Les rouleuses modernes peuvent être équipées de trois ou de quatre rouleaux. Les machines à trois rouleaux constituent une solution polyvalente pour de nombreuses applications, tandis que les modèles à quatre rouleaux offrent un contrôle encore plus précis du procédé. Ils permettent notamment d’effectuer le pré-cintrage des extrémités de la tôle et de réduire les parties droites qui subsisteraient autrement aux bords de la pièce.

Le choix des rouleaux joue également un rôle essentiel. Leur diamètre, leur disposition et la pression appliquée sont déterminés en fonction des caractéristiques du matériau et du résultat recherché. Les tôles plus épaisses ou les matériaux présentant une résistance mécanique plus élevée nécessitent en effet des efforts de mise en forme plus importants ainsi que des configurations spécifiques afin de garantir une courbure précise sans compromettre la qualité du composant.

À l’issue de l’opération de cintrage, le rayon de courbure, les dimensions et la conformité de la pièce par rapport au plan technique sont vérifiés. Ce contrôle est particulièrement important dans les applications industrielles, où même de faibles écarts dimensionnels peuvent avoir une incidence sur les opérations ultérieures d’assemblage ou de soudage, ainsi que sur les performances du produit fini.

À quoi sert le cintrage de tôles et quelles sont ses principales applications

Grâce à sa capacité à produire des courbures précises et homogènes, le cintrage de tôles est utilisé dans de nombreux secteurs industriels. Il s’agit d’un procédé indispensable chaque fois qu’il est nécessaire de transformer une tôle plane en un composant courbe, tout en garantissant d’excellentes performances, tant sur le plan structurel qu’esthétique.

Les caractéristiques de ce procédé le rendent particulièrement adapté à la fabrication de composants destinés à de nombreux domaines d’application, notamment :

la chaudronnerie, pour la fabrication de structures et de composants sur mesure ;
les installations industrielles, avec la réalisation de réservoirs, silos, tuyauteries, conduits et appareils sous pression ;
le secteur de l’énergie, pour la fabrication de composants destinés aux installations de production et de distribution d’énergie ;
l’architecture et les ouvrages métalliques, pour les garde-corps, revêtements, auvents, éléments de design et structures à profil courbe.

Dans tous ces domaines, le cintrage de tôle permet d’obtenir des rayons de courbure constants et des géométries complexes qui seraient difficiles à réaliser avec d’autres procédés de mise en forme. La possibilité de travailler des matériaux tels que l’acier au carbone, l’acier inoxydable et l’aluminium fait également du roulage de tôle une technologie extrêmement polyvalente, adaptée aussi bien aux productions en série qu’à la fabrication de composants sur mesure.

Cintrage et pliage de tôle: quelles sont les différences?

Bien que ces deux procédés soient utilisés pour déformer la tôle, le cintrage et le pliage répondent à des exigences de conception différentes et produisent des résultats distincts. Le choix de la technologie la plus adaptée dépend principalement de la géométrie du composant à fabriquer, des tolérances requises et de la fonction que la pièce devra remplir une fois assemblée.

Le pliage de tôle est réalisé à l’aide d’une presse plieuse qui applique une force concentrée le long d’une ligne précise. Ce procédé permet d’obtenir des angles bien définis et des plis nets. Il est donc particulièrement adapté à la fabrication de supports, de profilés et de composants présentant des arêtes ou des changements de direction marqués.

Le cintrage, quant à lui, utilise une série de rouleaux qui déforment progressivement le matériau sur toute la surface concernée. Il en résulte une courbure continue et homogène, particulièrement adaptée à la fabrication de cylindres, de cônes, de tuyauteries et d’autres composants caractérisés par des rayons de courbure constants.

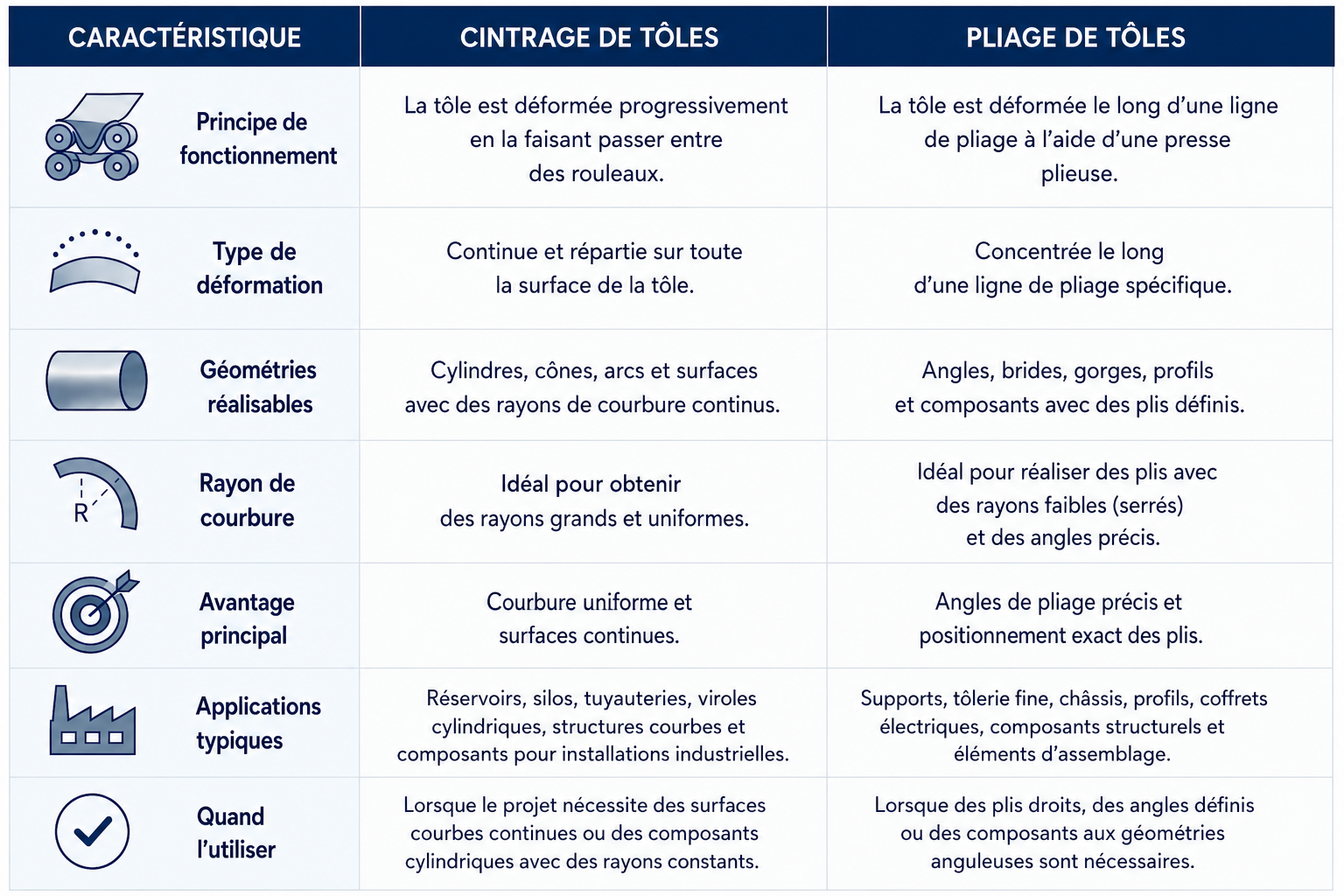

Les principales différences entre ces deux procédés peuvent être résumées comme suit:

Dans de nombreux projets, le cintrage et le pliage ne sont pas des procédés alternatifs, mais complémentaires. Un composant peut en effet être d’abord cintré afin d’obtenir la courbure souhaitée, puis plié pour réaliser des brides, des rebords ou d’autres géométries nécessaires à l’assemblage. Le choix du procédé le plus adapté dépend donc des caractéristiques de la pièce et des objectifs du projet. C’est pourquoi il est essentiel de faire appel à un partenaire, tel que Ferrero Industrial, capable d’évaluer chaque opération en fonction du résultat final recherché.

Les avantages du cintrage: précision, polyvalence et personnalisation

Le cintrage est l‘un des procédés les plus appréciés dans le domaine de la chaudronnerie grâce à sa capacité à allier précision, flexibilité et qualité de fabrication. En plus de permettre la réalisation de composants aux géométries complexes, cette technologie offre de nombreux avantages qui en font une solution idéale pour de multiples applications industrielles.

Parmi les principaux avantages du cintrage figurent:

une grande précision dimensionnelle: la déformation progressive de la tôle permet d’obtenir des rayons de courbure réguliers et constants, tout en réduisant le risque d’irrégularités et en garantissant la conformité aux spécifications du projet. Cet aspect est essentiel pour la fabrication de composants destinés à être assemblés avec d’autres éléments ou utilisés dans des installations exigeant des tolérances strictes.
Une grande polyvalence d’application: le cintrage peut être réalisé sur différents matériaux, tels que l’acier au carbone, l’acier inoxydable et l’aluminium, et s’adapte à une large gamme d’épaisseurs et de dimensions. Cette flexibilité permet de fabriquer des composants destinés à des secteurs d’activité très variés.
La possibilité de fabriquer des composants sur mesure: chaque projet peut nécessiter des rayons de courbure, des diamètres et des géométries spécifiques. Le procédé de cintrage permet d’adapter la fabrication aux exigences du client et de produire aussi bien des pièces unitaires que des petites ou grandes séries, sans compromettre la qualité ni la répétabilité du résultat.
La réduction des opérations ultérieures: obtenir dès le départ une courbure précise permet de limiter les reprises et de simplifier les opérations de soudage, d’assemblage et de montage. Il en résulte une meilleure efficacité de production, des délais de fabrication plus courts et une réduction des coûts globaux du projet.
L’intégration avec d’autres procédés de chaudronnerie: le cintrage s’intègre facilement dans un processus de fabrication complet et peut être associé à des opérations telles que la découpe laser, le pliage, le soudage et les finitions. Faire appel à un partenaire capable de gérer l’ensemble de ces étapes permet d’optimiser la production, d’améliorer le contrôle qualité et de réduire les délais de livraison.

Grâce à ces avantages, le cintrage constitue aujourd’hui une solution stratégique pour la fabrication de composants métalliques destinés à un large éventail de secteurs industriels, en particulier lorsque le projet exige précision, fiabilité et un haut niveau de personnalisation.

Pourquoi choisir Ferrero Industrial pour le cintrage de tôles?

La fabrication d’un composant cintré de haute qualité ne repose pas uniquement sur l’utilisation de technologies performantes. Elle exige également un véritable savoir-faire technique, une solide expérience et un processus de fabrication parfaitement maîtrisé. Pour obtenir un résultat conforme aux spécifications du projet, il est essentiel d’évaluer avec précision le matériau, l’épaisseur de la tôle, le rayon de courbure requis ainsi que les opérations qui seront réalisées sur le composant par la suite.

Chez Ferrero Industrial, nous fabriquons des composants métalliques de précision destinés à un large éventail de secteurs industriels, grâce à des technologies avancées et à des équipements de dernière génération qui garantissent des opérations précises, répétables et fiables. Chaque projet est développé à partir des exigences du client et des plans techniques, avec pour objectif d’assurer une grande précision dimensionnelle, une qualité constante et une fiabilité maximale.

Nous réalisons des opérations telles que la découpe laser, le pliage, le soudage et l’assemblage. La gestion de plusieurs étapes de fabrication au sein d’un même processus permet d’optimiser les délais et les coûts, d’améliorer le contrôle qualité et d’offrir au client un interlocuteur unique tout au long du projet.

Grâce à une approche axée sur la personnalisation et à une expertise reconnue dans le travail de la tôle, nous sommes en mesure de fabriquer des composants entièrement sur mesure, y compris pour les projets les plus complexes, en garantissant des solutions fiables et parfaitement conformes aux spécifications techniques requises.

FAQ – Questions fréquentes sur le cintrage de tôles

Le cintrage peut-il être réalisé sur tous les types de tôles?

Le cintrage peut être appliqué à de nombreux matériaux, notamment l’acier au carbone, l’acier inoxydable, l’aluminium et d’autres alliages métalliques. Toutefois, chaque matériau présente des caractéristiques spécifiques qui influencent le procédé de mise en forme. L’épaisseur de la tôle, le rayon de courbure requis et les dimensions de la pièce ont également une incidence sur la faisabilité du projet et sur le choix de la technologie la plus adaptée.

Quelles sont les principales étapes du cintrage de tôles et comment les rouleaux sont-ils sélectionnés?

Le cintrage se déroule généralement en quatre étapes : l’analyse du projet, le réglage de la machine, la déformation progressive de la tôle et le contrôle final du composant. Le choix des rouleaux dépend principalement du matériau, de l’épaisseur de la tôle, du diamètre ou du rayon de courbure requis, ainsi que des tolérances définies sur le plan technique. Un réglage correct de la machine permet d’obtenir une courbure homogène, de limiter le risque de déformations et de garantir la précision du composant fini.

Quelle est l’épaisseur maximale pouvant être cintrée?

Il n’existe pas de valeur unique applicable à toutes les opérations. L’épaisseur maximale dépend des caractéristiques de la rouleuse, du matériau utilisé et du diamètre final du composant. À épaisseur égale, différents matériaux peuvent en effet nécessiter des efforts de déformation différents. C’est pourquoi il est toujours recommandé d’évaluer au préalable la faisabilité du projet avec un partenaire spécialisé.

Quelles sont les meilleures méthodes pour plier des tôles fines sans les déformer?

Le choix de la technologie dépend de la géométrie du composant et du résultat final recherché. Lorsqu’il est nécessaire d’obtenir des courbes continues et de grands rayons de courbure, le cintrage constitue souvent la solution la plus efficace, car il répartit la déformation sur l’ensemble de la surface de la tôle, réduisant ainsi le risque de plis ou d’écrasements. En revanche, si le projet exige des angles précis ou des plis rectilignes, la presse plieuse est généralement la solution la plus adaptée. Une bonne conception du procédé et l’utilisation d’équipements appropriés sont essentielles pour préserver la qualité du matériau.

Quand choisir le cintrage plutôt que le pliage de tôle?

Le cintrage est recommandé lorsque le composant doit présenter des rayons de courbure continus, comme dans le cas des cylindres, des cônes, des tuyauteries, des réservoirs ou des structures courbes. Le pliage est en revanche préférable pour réaliser des angles définis, des brides et des composants aux géométries anguleuses. Dans de nombreux projets, ces deux procédés sont utilisés de manière complémentaire afin d’obtenir des composants complexes parfaitement conformes aux spécifications du projet.

Comment choisir un partenaire pour le cintrage de tôles?

Au-delà de la disponibilité de technologies avancées, il est important d’évaluer l’expérience du fournisseur, sa capacité à travailler différents matériaux et épaisseurs de tôle, ainsi que sa faculté à réaliser en interne les opérations complémentaires, telles que la découpe laser, le pliage, le soudage et l’assemblage. Faire appel à un partenaire capable de gérer l’ensemble du cycle de production permet d’optimiser les délais et les coûts, de garantir un contrôle qualité constant et de bénéficier d’un interlocuteur unique tout au long du projet.
